Модульная линия термообработки СЭЗА

Модульные электротермические агрегаты для термообработки представляет собой набор автономных модулей, выстроенных в один ряд, каждый из которых выполняет необходимую для процесса термообработки функцию, объединенных в единую систему роботизированным перегрузчиком и станцией автоматизированного управления.

Оператор загружает садку на стеллаж загрузки-разгрузки, после чего все процессы ХТО, закалки, отпуска, перегрузки из модуля в модуль производятся агрегатом в автоматическом режиме и не требуют внимания оператора.

Передвижная конструкция элеваторной закалочной печи и элеватор закалочного бака исключают возможность нежелательного подстуживания садки при переносе садки из камеры нагрева в закалочные среды.

Модульный принцип построения позволяет, при наличии достаточного количества модулей, производить гибкое программирование технологических операций и/или выбирать технологические процессы исходя из ранее заданных программ с рабочего места оператора.

Широкий набор доступных для заказа размерных рядов позволяет обеспечить автоматическое выполнение ТО или ХТО как мелких, так и крупных изделий.

Технологические возможности¹

- Цементация	- Закалка в щелочи
- Нагрев по закалку	- Охлаждение в инертном газе
- Отжиг	- Промывка от масла
- Закалка в масле	- Промывка от соли
- Закалка в воде	- Промывка от щелочи
- Закалка в растворе полимера	- Отпуск
- Закалка в расплаве солей	- Старение

¹ - в зависимости от комплектации

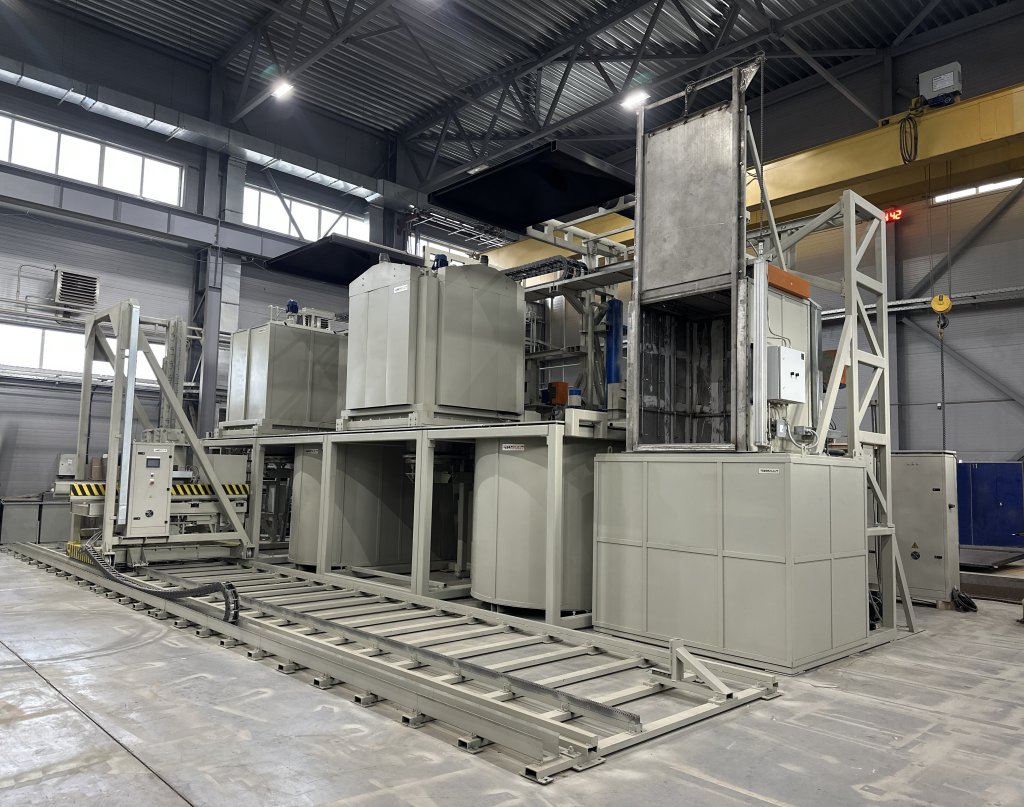

СЭЗА 8.12/7	Шкафы управления СЭЗА 8.12/7

Преимущества:

• Снижение трудоемкости–все перемещения садки внутри агрегата происходят автоматически с помощью встроенных механизмов перегрузки
• Снижение влияния человеческого фактора–программа термообработки содержит порядок перемещения по единицам агрегата и температурно-временные режимы в каждой из единиц оборудования. После старта программы оператором один раз заданная технология автоматически выполняется вне зависимости от присутствия или отсутствия оператора.
• Простое программирование режимов термообработки на сенсорном экране.
• Высокая прослеживаемость фактически проведенной термообработки–отчет о термообработке содержит данные о процессе целиком, включая данные о садке, операторе, дате и времени проведения.
• Универсальность использования–один и тот же агрегат в зависимости от заданной программы может использоваться для выполнения множества процессов ТО и ХТО в автоматическом режиме.
• Повышение качества поверхности–использование контролируемых атмосфер позволяет как проводить процессы насыщения поверхности углеродом, так и защищать поверхность от обезуглероживания и окалинообразования при нагреве.
• Высокое качество закалки–перемещение садки из печи в закалочный бак сверху-вниз позволяет снизить время переноса и предотвратить подстуживание для деталей небольших размеров. Быстрое восстановление углеродного потенциала благодаря наличию реторты, в отличие от ка-мерных печей.
• Экономия производственных площадей–расположение закалочных баков и устройств загрузки-выгрузки под печами позволяет значительно экономить производственные площади по сравнению с традиционными конструкциями на основе камерных печей.
• Безопасность–в агрегате нет шлюзовых камер с холодным взрывоопасным газом. Перемещения поддона с горячими деталями происходят без участия оператора.


Доступные модули:

– Модуль ХТО и нагрева под закалку в защитной атмосфере	– Модуль закалки в растворе полимера
	– Модуль закалки в расплаве солей
– Модуль нагрева под закалку в защитной атмосфере	– Модуль закалки в щелочи
	– Модуль охлаждения в инертном газе
– Модуль нагрева под закалку в воздушной атмосфере	– Модуль промывки от соли
	– Модуль промывки от щелочи
– Модуль для закалки в масле	– Модуль отпуска в защитной атмосфере
– Модуль промывки от масла	– Модуль отпуска в воздушной атмосфере
– Модуль закалки в воде	– Роботизированный перегрузчик

 Пример конфигурации агрегата

1. Модуль нагрева под закалку.

2. Модуль закалки в масле.

3. Промывочная машина.

4. Модуль отпуска.

5. Роботизированный перегрузчик.

6. Стеллаж.

Система управления агрегатом

Назначение

Система управления агрегатом предназначена для согласованного автоматического управления работой всех входящих в агрегат узлов.

Описание

Система управления агрегата реализована в отдельных шкафах управления и реализована на базе программируемых логических контроллеров. Удобный интерфейс оператора выполнен на компьютере.

Программное обеспечение системы управления реализует следующие функции:

• распределение доступа при работе с программой по следующим уровням:
1. оператор
2. технолог
• удобное программирование рецепта термообработки, включающего полный цикл проводимых операций от загрузки до выгрузки;
• хранение предварительно заданных рецептов;
• автоматическое задание и контроль температурных и атмосферных режимов в модулях;
• связанное автоматическое перемещение всех узлов оборудования в соответствии с заданной программой;
• сигнализация окончания термообработки;
• отображение графиков термообработки по единицам оборудования;
• хранение, вывод на экран и распечатка фактических проведенных температурных режимов;
• реализации необходимых блокировок;
• сигнализация, отображение и хранение аварийных ситуаций.

Технические характеристики СЭЗА
