Система «СУАЗ-КГА» состоит из газовой панели и шкафа управления со встроенным программируемым логическим контроллером с сенсорным экраном.
На контроллере выполняется программа управления процессом азотирования, а взаимодействие оператора и программы управления происходит через интерфейс пользователя.
Регулирование расхода технологических газов, управление вентилятором и шиберами охлаждения производится автоматически.
Автоматизированная система управления печи США выполняет следующие действия:
- Обеспечивает разделение и регистрацию пользователей в системе, в зависимости от уровня доступа.
- Позволяет создавать и редактировать технологию пользователя.
- Отображает параметры процесса в цифровой и графической форме.
- Выполняет процесс в автоматическом режиме.
- Сохраняет данные о работе процесса.
- Сохраняет данные об авариях, тревогах и системных сообщениях.
- Протоколирует работу системы управления.
- Позволяет контролировать работу процесса.
- Обеспечивает функции удаленного доступа к интерфейсу пользователя при помощи встроенного WEB-сервера.
|

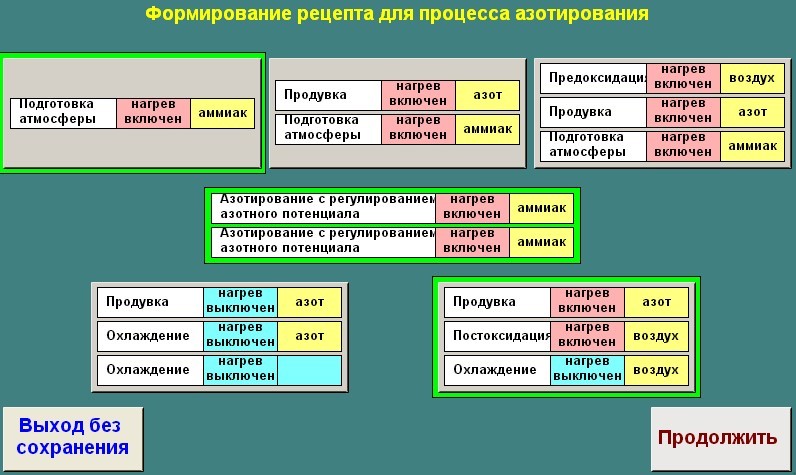

Окно формирования рецепта
|
Система управления имеет уровни доступа,
содержит базу данных пользователей
и принадлежащих им паролей, позволяет добавлять
новых пользователей и удалять старых.
|

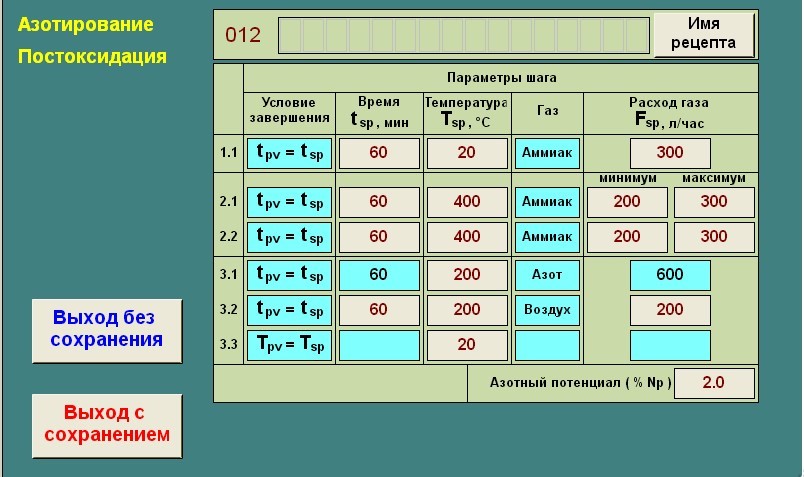

Окно ввода параметров рецепта
|
|
На уровне доступа «Технолог» разрешено составление алгоритма работы печи и ввода
необходимых параметров процесса – формирования рецепта. Сформированные рецепты сохраняются
в библиотеку (объемом до 100 пользовательских рецептов) и доступны для выбора другим пользователям.
Система имеет встроенные ограничения на ввод параметров, что позволяет исключить ошибки при составлении рецепта.
|

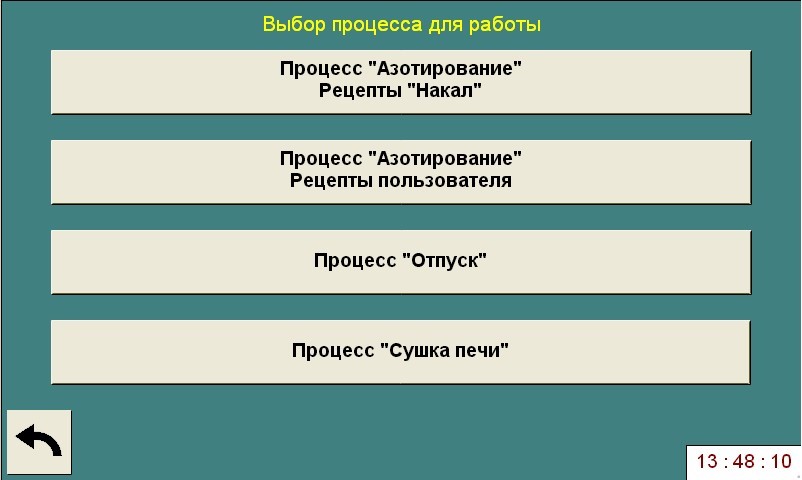

Окно выбора процесса для работы
|
|
На уровне доступа «Оператор» разрешается:
- запуск печи в работу;
- выбор процесса для работы;
- выбор рецепта из библиотеки;
- корректировка параметров (при необходимости);
- загрузка садки;
- подготовка технологических газов для процесса;
- запуск печи командой «Старт», после уведомления сообщением о готовности системы к работе.
|

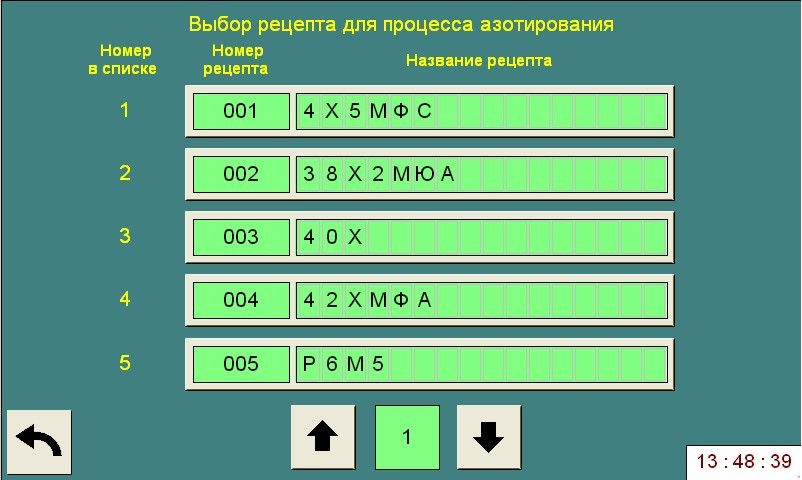

Окно выбора рецепта из библиотеки
|
В зависимости от составленного рецепта, во время выполнения процесса выполняется автоматическое регулирование температуры и атмосфера в печи.
Система дает прогноз фазового состава по бинарной диаграмме и диаграмме Лерера. Ведет моделирование диффузионного процесса и дает прогноз роста азотированного слоя.
Оператор отслеживает работу системы управления и оценивает прогнозируемые результаты азотирования.
|
|
|
|

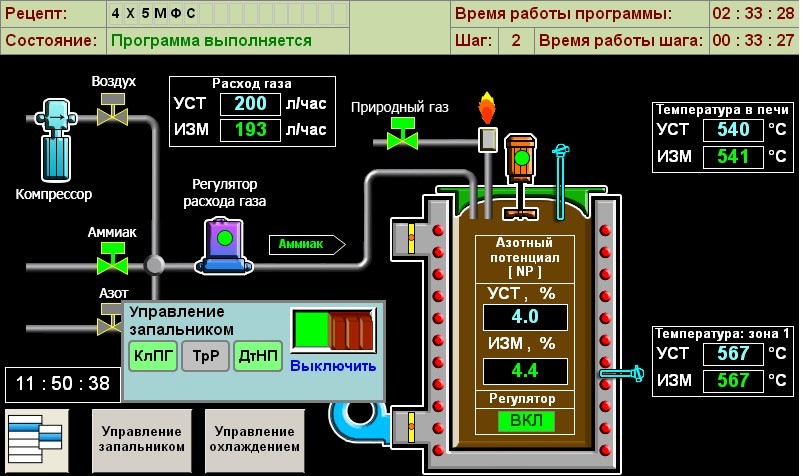

Мнемосхема печи на панели оператора
с индикацией состояния о текущих
параметрах процесса
и работы оборудования,
диагностируемых системой управления.
|
|

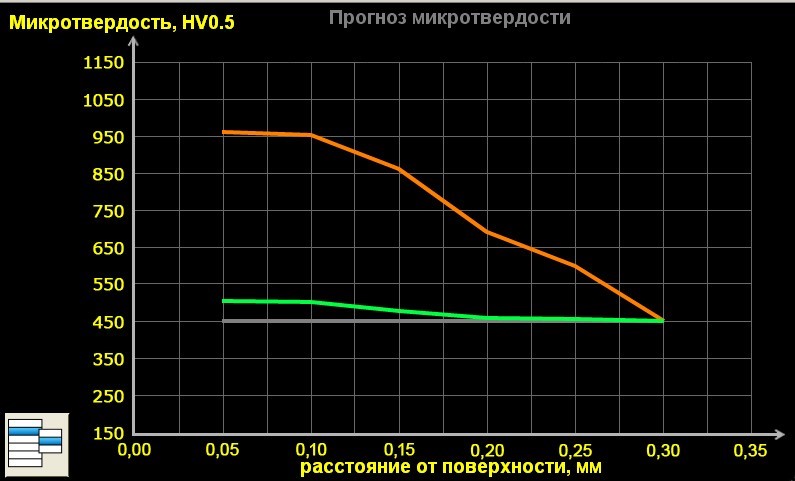

Окно моделирования диффузионного
процесса прогнозом формирования
азотированного твердого слоя
в реальном времени
|
|
|
|
|

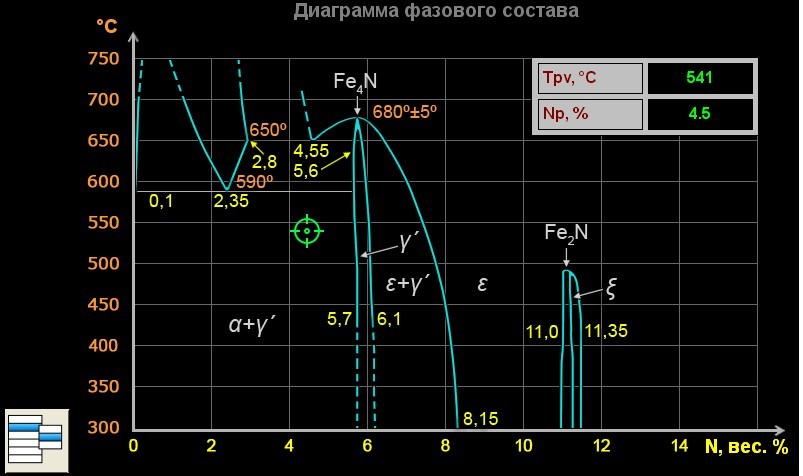

Окно прогноза фазового состава поверхностного слоя,
содержащий программу железо-азот-температура
и маркер, показывающий прогнозируемый
фазовый состав на поверхности металла
|
|

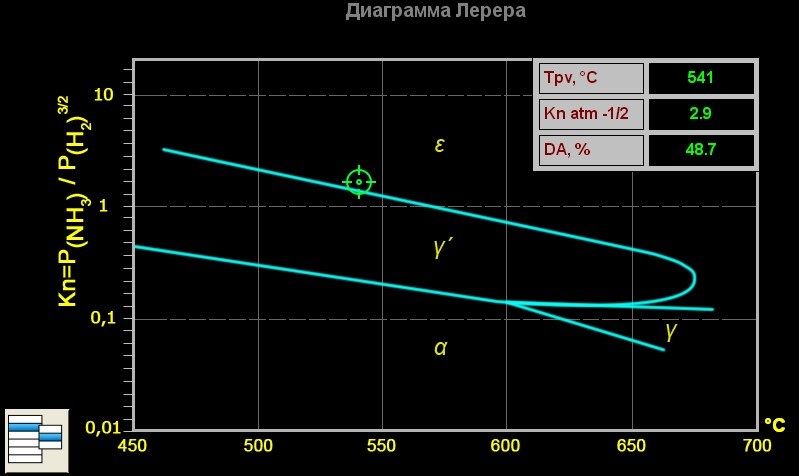

Диаграмма Лерера (индексация степени
диссоциации аммиака)
|
Контроль и мониторинг.
Системой управления СУАЗ КГА реализован контроль технологических параметров и их запись в журнал работы печи.
Список фиксируемых параметров:
Штатные параметры:
- температура;
- потенциал насыщения.
Аварийные ситуации:
- выход потенциала насыщения за установленные пределы;
- выход расхода технологических газов за установленные пределы;
- выход из строя термопары;
- отсутствие давления в линиях технологических газов;
- выход из строя системы нагрева.
Система самостоятельно определяет выход параметров из штатных пределов и генерирует сигна-лы аварийных ситуаций, система информирует оператора- печь не запускается в работу.
