Расширение функций АСУ ТП цементации с жидкими исходными компонентами

Службами технологов-термистов, совместно с программистами бюро автоматизации нашей Компании проведена серьезная работа по адаптации программного обеспечения контроллера Berghof к реализации модели расчета диффузионного потока углерода.

За итоговый, индицируемый параметр, принято понятие эффективного слоя, как расстояния от поверхности до середины переходной зоны или концентрации углерода, равной 0,4 % масс.

Модель имеет применение для наиболее распространенных марок цементуемых сталей при толщинах эффективного слоя до 5 мм.

При формировании рецепта технологического процесса, помимо прочего, вносятся марка стали и заданная толщина эффективного слоя.

В процессе цементации значения температуры и углеродного потенциала поступают в подпрограмму моделирования процесса, где определяется фронт диффузии с концентрацией 0,4 % С.

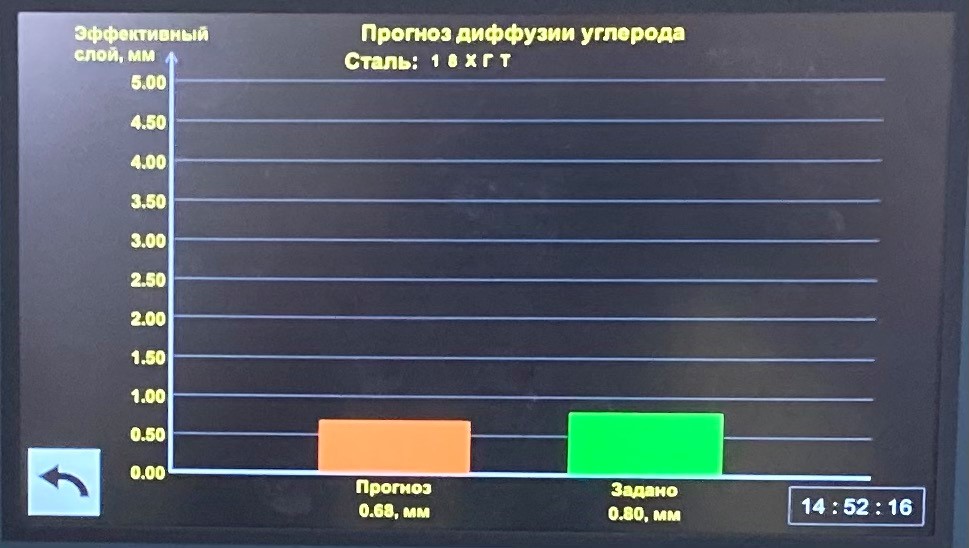

Результат выводится в реальном времени в отдельном окне панели оператора на столбчатой диаграмме.

Оператор – термист визуально определяет готовность или неготовность садки к окончанию процесса цементации. Помимо того, система выдает звуковой сигнал при достижении заданной толщины эффективного слоя.

Данная подсистема программного прогноза диффузии позволяет отказаться от периодического контроля роста слоя с помощью образцов-свидетелей и значительно повышает надежность технологического процесса цементации на оборудовании ЗАО «Накал» - Промышленные печи».
